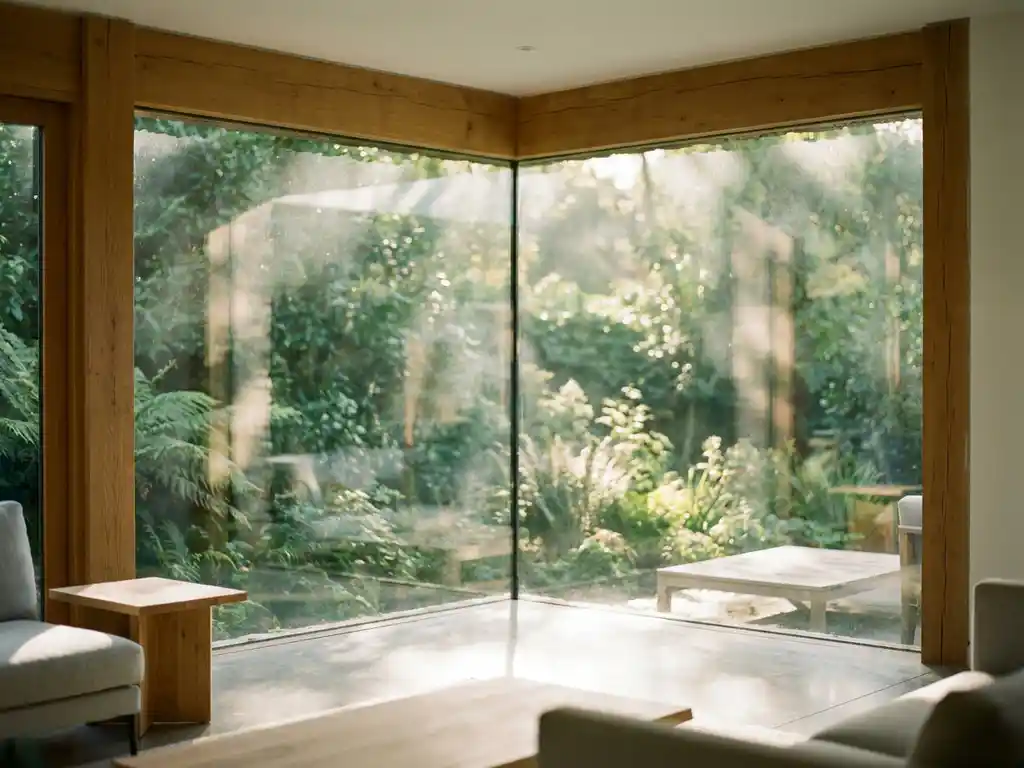

Kaum ein architektonisches Detail erzeugt eine so starke visuelle Wirkung wie eine eckenlose Glasöffnung. Wo zwei Wände einst in einer massiven Fuge aufeinandertrafen, umhüllt Glas nun die Ecke kontinuierlich, und die Grenze zwischen innen und außen löst sich auf. Für Architekten, die an hochwertigen Wohnbauprojekten arbeiten, signalisiert dieses Detail sowohl kompositorisches Selbstvertrauen als auch technischen Anspruch. Eine gute Ausführung erfordert jedoch ein präzises Verständnis davon, wie Tragwerk, Rahmenmaterial und Wärmeschutz genau an dem Punkt zusammenwirken, an dem der konventionelle Fensterbau an seine Grenzen stößt.
Das eckenlose Eckfenster oder rahmenlose Eckfenster hat sich längst über den Status einer Besonderheit hinausbewegt. In Küstenvillen, Bergrefugien und zeitgenössischen Landhäusern ist es zu einem prägenden Element geworden, mit dem hochwertige Architektur die Landschaft inszeniert. Doch die scheinbare Einfachheit der Glas-an-Glas-Verbindung verbirgt eine Reihe von Ingenieur- und Fertigungsentscheidungen, die alles beeinflussen – von der Tragfähigkeit bis zur langfristigen Luftdichtheit.
Wie eine Ecke verschwindet, ohne die Tragstruktur zu beeinträchtigen
Der visuelle Effekt einer verschwindenden Ecke beruht darauf, den vertikalen Pfosten zu eliminieren, der normalerweise die Lasten an der Gebäudeecke trägt. Im konventionellen Bauen ist dieser Pfosten tragend. Wird er entfernt, müssen die Lasten des Gebäudes umgeleitet werden – in der Regel durch einen verstärkten Sturz oder Unterzug über der Öffnung, der die gesamte Ecke überspannt und das Gewicht auf die angrenzenden Wandabschnitte auf beiden Seiten überträgt.
Diese strukturelle Umlenkung ist eine Zusammenarbeit zwischen dem Tragwerksplaner des Gebäudes und dem Fensterhersteller, die bereits in den frühesten Planungsphasen beginnt. Die Verglasung selbst trägt in dieser Konfiguration keine Lasten. Stattdessen sitzen die Glaseinheiten in einem Rahmensystem, das sorgfältig auf Windlast, thermische Bewegung und die mechanischen Kräfte von Öffnungsflügeln ausgelegt ist, während die darüberliegende Gebäudestruktur die Eigenlasten unabhängig aufnimmt. Das Ergebnis ist, dass die Ecke vollständig verglast werden kann, während die Traglogik aus der sichtbaren Ebene in die Gebäudestruktur selbst verlagert wird.
Bei Ecksystemen mit Hebe-Schiebe-Elementen verbinden zwei Hebe-Schiebe-Einheiten im 90-Grad-Winkel über einen konstruktiv ausgearbeiteten festen Eckpfosten. Dieser Eckpfosten übernimmt die strukturelle Funktion, während er optisch so schlank wie möglich gehalten wird – das Ergebnis ist ein nahezu unterbrechungsfreier Panoramablick, der dennoch die Anforderungen an Tragsicherheit und Witterungsschutz erfüllt.
Rahmenmaterialien und ihre konstruktiven Auswirkungen
Die Materialwahl bei einem gläsernen Eckdetail ist nicht rein ästhetischer Natur. Jedes Rahmenmaterial bringt unterschiedliche Steifigkeit, thermisches Verhalten und Maßstabilität mit sich – alles Faktoren, die beeinflussen, wie die Eckverbindung langfristig funktioniert.
Holzrahmen bieten natürliche Wärme und hervorragende Dämmeigenschaften, aber Holz arbeitet mit Feuchtigkeits- und Temperaturschwankungen. An einer Eckverbindung, wo zwei Rahmenabschnitte im 90-Grad-Winkel aufeinandertreffen, muss diese Bewegung durch präzise Holzverbindungen und geeignete Toleranzen sorgfältig beherrscht werden. Ein gut gefertigter Holzrahmen bewältigt diese Bewegung souverän, erfordert jedoch eine Fertigungsgenauigkeit, die nur erfahrene Hersteller zuverlässig gewährleisten können. Bildau & Bussmann verarbeitet je nach Projektanforderung und gestalterischem Konzept unter anderem Kiefer, Fichte, Lärche, Sipo, Eiche, Ahorn, Nussbaum, Eukalyptus und Meranti – auch in FSC-zertifizierten Varianten.
Holz-Aluminium-Verbundsysteme begegnen der Herausforderung der Außenexposition direkt. Die äußere Aluminiumschale ist witterungsbeständig und maßstabil gegenüber UV- und Feuchtigkeitseinwirkung, während das Holzinnere seine thermischen und ästhetischen Qualitäten beibehält. An der Ecke können die Aluminiumprofile präzise auf Gehrung geschnitten und verbunden werden, was eine saubere Außenlinie ergibt, die ihre Geometrie über alle Jahreszeiten hinweg beibehält. Die in die Aluminiumprofile integrierte thermische Trennung verhindert zudem Kältebrücken an der Verbindung – einem der anfälligsten Punkte bei jeder Eckfensterkonstruktion. Für die Aluminiumverkleidung stehen die Profildesigns Linea Classic und Linea Quadrata zur Verfügung, jeweils in allen RAL-Farben sowie einer breiten Palette von Oberflächenbehandlungen.
Für Architekten, die europäische Fenstersysteme spezifizieren, müssen Profiltiefe und Eckgeometrie frühzeitig geklärt werden, da verschiedene Systeme die Eckverbindung unterschiedlich lösen und nicht alle für die engen Toleranzen geeignet sind, die ein rahmenloses Eckdetail erfordert.
Wärmeschutz und Luftdichtheit an der Eckverbindung
Die Eckverbindung ist der thermisch anspruchsvollste Punkt einer gläsernen Eckausbildung. Zwei Rahmenabschnitte laufen zusammen, die Abdichtungsgeometrie wird dreidimensional, und das Risiko von Luftinfiltration steigt im Vergleich zu einer standardmäßigen Fenster-Wand-Schnittstelle erheblich.
Die Luftdichtheit an der Ecke hängt von einer durchgehenden Abdichtung über die Verbindung hinweg ab, was erfordert, dass das Rahmensystem von vornherein mit diesem Detail geplant wird und nicht nachträglich angepasst wird. Bei Hochleistungssystemen wird die Ecke als definiertes Bauteil mit eigener Abdichtungssequenz, Druckdichtungen und Entwässerungsvorsorge behandelt. Wenn dies korrekt ausgeführt wird, können Eckfenster je nach Konfiguration, Verglasung, Einbausituation und projektspezifischer Planung sehr hohe Luftdichtheitsstandards erreichen – geeignete Systemkonfigurationen können auch für energieeffiziente Gebäude und Projekte mit Passivhausanforderungen ausgelegt werden.
Der Wärmeschutz an der Ecke wird auch durch die Geometrie beeinflusst. Eine Eckverbindung hat ein höheres Verhältnis von Oberfläche zu Volumen als ein flacher Wandabschnitt, was den Wärmeverlust erhöht, wenn das Rahmenprofil dem nicht Rechnung trägt. Mehrkammerprofile, thermisch getrennte Aluminiumverkleidungen und Warme-Kante-Abstandhaltersysteme in den Glaseinheiten tragen alle dazu bei, konsistente U-Werte über die gesamte Öffnung aufrechtzuerhalten – auch an der Ecke selbst. Die erreichbaren Uw-Werte hängen dabei von der gewählten Systemtiefe, der Verglasung und der projektspezifischen Konfiguration ab; bei geeigneten Systemen sind Werte von annähernd 0,8 W/m²K möglich.
Planungskoordination zwischen Architekt und Fensterhersteller
Eine eckenlose Glasöffnung kann nicht als Standard-Fensterausschreibung mit einer nachträglich hinzugefügten Ecke behandelt werden. Das Detail erfordert eine frühzeitige Abstimmung zwischen Architekt, Tragwerksplaner und Fensterhersteller, da Entscheidungen in jeder Disziplin die anderen unmittelbar beeinflussen.
Der Architekt definiert die gestalterische Absicht: wie viel Glas, wie sauber die Ecklinie ist, ob Flügel öffnen und in welche Richtung, und wie das innere Rahmenprofil vom Rauminneren aus wirkt. Der Tragwerksplaner legt fest, wie Lasten umgeleitet werden und welche Öffnungsmaße möglich sind, gegeben das Tragsystem des Gebäudes. Der Fensterhersteller übersetzt beide Anforderungssätze in ein gefertigtes System, das eingebaut, abgedichtet und gewartet werden kann.
Wenn diese Koordination scheitert, folgen Probleme. Ein Eckdetail, das auf dem Papier gelöst aussieht, kann in der Praxis versagen, wenn das Rahmensystem nicht für das spezifizierte Öffnungsmaß ausgelegt war oder wenn die konstruktive Lösung über der Öffnung eine Durchbiegung erzeugt, die der Fensterrahmen nicht aufnehmen kann. Eine frühzeitige Einbindung des Herstellers, idealerweise in der Entwurfsphase, verhindert diese Konflikte und eröffnet oft Möglichkeiten, die ein spät einsetzender Ausschreibungsprozess übersehen würde. Bildau & Bussmann fertigt jedes System individuell nach den Maßen, dem architektonischen Konzept, der Verglasung, dem Holz, der Oberfläche, der Beschlagtechnik sowie den konstruktiven und klimatischen Anforderungen des jeweiligen Projekts.
Die Prüfung realisierter architektonischer Fensterprojekte von Herstellern, die Eckdetails in großem Maßstab ausgeführt haben, gibt Architekten eine verlässliche Grundlage zur Beurteilung der technischen Kompetenz, bevor sie sich für eine Spezifikation entscheiden.
Bemerkenswerte Anwendungen im hochwertigen Wohnungsbau
Gläserne Eckausbildungen finden sich regelmäßig im hochwertigen Wohnungsbau, wo die Beziehung zwischen Innenraum und Außenlandschaft ein primäres Entwurfsziel ist. Bergresidences nutzen sie, um Panoramakammlinen unterbrechungsfrei zu rahmen. Küstenanwesen nutzen sie, um Sichtachsen über das Wasser an den exponiertesten Ecken des Gebäudes zu verlängern. Zeitgenössische Landhäuser nutzen sie, um die Grenze zwischen Garten und Wohnraum an entscheidenden Stellen im Grundriss aufzulösen.
In jedem Kontext funktioniert das Detail, weil es konstruktiv und technisch gelöst wurde – nicht nur gezeichnet. Die erfolgreichsten Ausführungen teilen einige Gemeinsamkeiten: Die konstruktive Lösung über der Öffnung ist klar und dominiert die innere Deckenebene nicht, die Rahmenprofile sind in Tiefe und Oberfläche konsistent mit der übrigen Verglasung des Gebäudes, und die Ecke selbst ist so eng ausgeführt, dass sie als ein einziges durchgehendes Element wirkt und nicht als zwei nebeneinander gestellte Fenster.

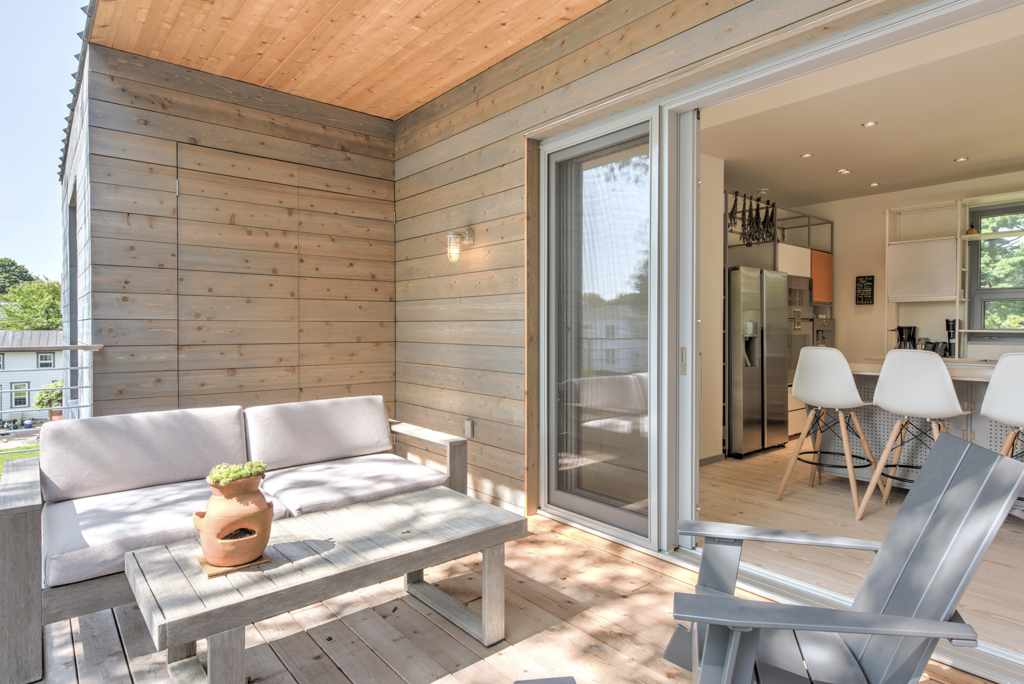

Hebe-Schiebe-Türsysteme haben das Konzept der Glasecke weiterentwickelt. Bei Eckkonfigurationen treffen zwei großformatige Flügel im 90-Grad-Winkel aufeinander und schieben auf, sodass die Ecke vollständig geöffnet wird und Innen- und Außenraum zu einem einzigen Raum verschmelzen. Realisierte Projekte wie das Harris-Rodriguez-Projekt in New York zeigen, wie ein 90-Grad-Ecksystem mit OX- und OXO-Konfiguration in Abmessungen von bis zu 6.128 × 2.718 mm ausgeführt werden kann – maßgefertigt in Holz-Aluminium-Ausführung mit Quadrata-Profilen. Diese Anwendung stellt noch höhere Anforderungen an die Trag- und Abdichtungssysteme, aber wenn sie korrekt ausgeführt wird, stellt sie den vollständigen Ausdruck dessen dar, was eine eckenlose Glasöffnung im Wohnungsbau erreichen kann.
Der Ansatz von Bildau & Bussmann beim Eckfensterdetail
Bildau & Bussmann fertigt seit mehr als 40 Jahren maßgefertigte Holz- und Holz-Aluminium-Fenster- und Türsysteme, die für die Anforderungen genau dieser Art von architektonisch komplexen Details ausgelegt sind. Das Unternehmen verbindet traditionelles Handwerk mit CNC-Präzisionsfertigung, hochwertiger Verglasung, konstruktiv optimierten Profilen, Dichtsystemen und moderner Beschlagtechnik. Für Architekten, die an hochwertigen Wohnbauprojekten arbeiten, bei denen gläserne Eckausbildungen Teil der Entwurfsabsicht sind, bietet das Unternehmen:
- Maßgefertigte Holz- und Holz-Aluminium-Rahmensysteme nach den Spezifikationen des Architekten, einschließlich der bereits in der Fertigungsphase gelösten Eckverbindungsgeometrie
- Großformatige Hebe-Schiebe-Türsysteme in Eckkonfigurationen, mit manuell betriebenen Flügeln bis zu einem Gewicht von etwa 600 kg und Leistungswerten, die je nach Systemkonfiguration und projektspezifischer Planung für Passivhausanforderungen geeignet sein können
- Thermisch getrennte Aluminiumverkleidungen mit durchgehender Abdichtung über die Eckverbindung, in den Profildesigns Linea Classic und Linea Quadrata, erhältlich in allen RAL-Farben und einer breiten Palette von Oberflächenbehandlungen
- Frühzeitige Planungszusammenarbeit mit Architekten und Tragwerksplanern zur Klärung der konstruktiven, thermischen und gestalterischen Anforderungen des Eckdetails vor der Fertigung
- Nachgewiesene Erfahrung bei anspruchsvollen Wohnbauprojekten in Europa und Nordamerika, darunter Projekte, die dieselbe Präzision im Holzhandwerk erforderten, die komplexe Eckdetails verlangen
Für Architekten, die ein spezifisches Eckfenster oder eine Eck-Hebe-Schiebe-Konfiguration besprechen möchten, wenden Sie sich an das Team von Bildau & Bussmann, um das technische Gespräch zum richtigen Zeitpunkt Ihres Projekts zu beginnen.
