Les cadres de fenêtres font bien plus que maintenir le verre en place. Ils définissent la quantité de lumière qui pénètre dans une pièce, la façon dont une façade se lit de l’extérieur, et la force du lien visuel entre les espaces intérieurs et le paysage au-delà. Pour les architectes travaillant sur des projets résidentiels haut de gamme, la relation entre la largeur du cadre et la lumière du jour est l’une des décisions les plus déterminantes dans le processus de spécification. Des cadres de fenêtres plus fins se traduisent directement par une plus grande surface vitrée, ce qui signifie plus de lumière naturelle, des vues plus larges et une relation visuelle plus forte entre une maison et son environnement. Comprendre la géométrie, les matériaux et la physique thermique qui sous-tendent les profils minces permet de spécifier avec précision plutôt que de faire des compromis.

La géométrie derrière les rapports verre/cadre

Chaque ouverture de fenêtre possède une dimension de baie brute fixe. Dans cette ouverture, le cadre occupe un périmètre de matériau, et le verre remplit la surface restante. Le rapport entre la surface vitrée et la surface totale de la fenêtre est appelé le taux de vitrage, et il est directement contrôlé par la largeur du cadre. Une fenêtre avec un profil de cadre de 120 mm sur les quatre côtés perd significativement plus de surface lumineuse qu’une fenêtre avec un profil de 80 mm, même lorsque la baie brute est identique.

Le calcul s’amplifie rapidement à grande échelle. Sur une grande fenêtre fixe ou un élément vitré du sol au plafond, réduire la largeur du cadre de 30 à 40 mm peut récupérer plusieurs centaines de centimètres carrés de surface vitrée. Sur une façade comportant plusieurs ouvertures, cette différence devient visible sous la forme d’un changement mesurable de la luminosité intérieure et de l’impression d’ouverture de l’espace. Les architectes spécifiant des fenêtres en bois pour des intérieurs sensibles à la lumière ont intérêt à considérer le taux de vitrage comme une variable de conception, et non comme une simple conséquence du produit.

Comment les profils bois et bois-aluminium atteignent des jours minces

Le bois est structurellement efficace par rapport à sa masse, ce qui permet aux fabricants d’obtenir des profils étroits sans sacrifier la rigidité. Les essences de bois de haute qualité utilisées dans la construction de fenêtres européennes, telles que le meranti, le chêne ou le pin, offrent des rapports résistance/section favorables qui permettent des géométries de cadre minces tout en maintenant l’intégrité structurelle nécessaire pour les poids importants des ouvrants et les exigences de charge au vent.

Les systèmes bois-aluminium vont encore plus loin. En habillant la face extérieure d’un cadre en bois d’une coque en aluminium à rupture de pont thermique, les fabricants peuvent réduire le jour visible côté intérieur tout en protégeant le bois contre les intempéries. Le composant en aluminium est conçu comme une coque indépendante et autoportante montée sur le cadre en bois, ce qui signifie que la profondeur structurelle du bois peut être optimisée pour les performances plutôt que pour la résistance aux intempéries. Le résultat est un profil qui paraît mince aussi bien de l’intérieur que de l’extérieur, tandis que l’âme en bois assure la charge structurelle et isolante. Pour les projets où l’esthétique extérieure exige des lignes épurées et minimales, cette approche constructive permet d’obtenir des jours qui seraient difficiles à atteindre avec le bois seul.

Performance thermique et profils minces : résoudre le compromis

L’hypothèse courante est que des cadres plus minces signifient une moins bonne isolation. Dans la construction standard, il y a une part de vérité : la résistance thermique dans une section de cadre est en partie fonction de la profondeur du matériau. Mais la relation n’est pas linéaire, et l’ingénierie européenne moderne des fenêtres a largement résolu le conflit apparent entre profils minces et haute performance thermique.

La clé réside dans la géométrie du profil et le choix des matériaux plutôt que dans la profondeur brute. Les conceptions à chambres multiples au sein de la section de cadre créent des poches d’air qui interrompent les ponts thermiques sans nécessiter de largeur visible supplémentaire. Dans les systèmes bois-aluminium, les profils en aluminium à rupture de pont thermique empêchent le revêtement métallique de conduire la chaleur directement vers l’extérieur. Lorsque ces stratégies de conception sont combinées avec des unités de vitrage haute performance, notamment des configurations triple vitrage avec espaceurs à faible émissivité, la valeur Uw globale de la fenêtre peut atteindre ou dépasser les seuils de la maison passive, même dans un cadre relativement mince. Le système de profil devient la solution d’ingénierie, et non simplement un logement structurel pour le verre.

Cela est pratiquement important car la certification maison passive et les enveloppes de bâtiment haute performance sont des exigences de plus en plus standard sur les projets résidentiels de luxe en Amérique du Nord, notamment dans les zones climatiques avec des charges de chauffage importantes telles que la région des Rocheuses ou le Nord-Est. Spécifier des cadres minces ne signifie plus accepter une pénalité thermique.

Impact sur la lumière du jour dans la conception résidentielle haut de gamme

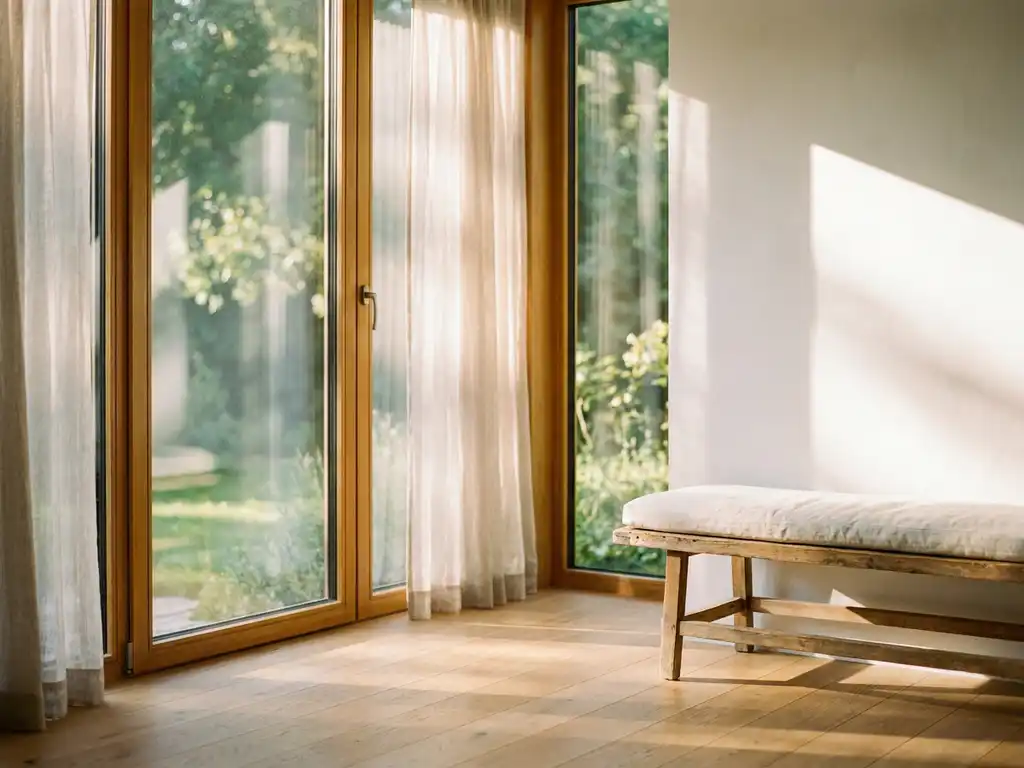

La qualité de la lumière naturelle est l’une des caractéristiques déterminantes d’une architecture résidentielle exceptionnelle. La différence entre une pièce qui paraît lumineuse et une qui paraît confinée tient souvent à la proportion de la surface murale qui est transparente et à la manière dont cette transparence est encadrée. Les profils minces permettent au verre de dominer le champ visuel, ce qui amplifie la connexion entre le volume intérieur et l’environnement extérieur.

Dans les résidences côtières et de montagne, où la vue elle-même fait partie du programme architectural, cet effet est particulièrement prononcé. Un système de fenêtres avec des jours étroits permet au paysage de se lire comme un panorama continu plutôt que comme une série de tableaux encadrés. Pour les grands éléments vitrés tels que les portes levantes-coulissantes qui remplacent des pans de mur entiers, le rapport cadre/verre devient critique : même une réduction modeste de la largeur du profil sur une ouverture de quatre mètres peut faire passer l’expérience visuelle d’impressionnante à véritablement immersive.

La lumière du jour intérieure affecte également la perception des matériaux. Les parquets en bois, les surfaces en pierre et les enduits texturés se lisent tous différemment sous la lumière naturelle que sous l’éclairage artificiel. Maximiser la lumière du jour grâce à des cadres minces n’est pas uniquement une question de luminosité ; il s’agit de la qualité et de la direction de la lumière qui met en valeur la palette de matériaux d’un intérieur haut de gamme.

Spécifier des fenêtres à cadre mince : considérations clés pour les architectes

Obtenir des jours minces en pratique nécessite une coordination entre plusieurs décisions de spécification. La largeur du cadre est le facteur le plus visible, mais elle ne fonctionne pas indépendamment des exigences structurelles, du poids du vitrage, du choix de la quincaillerie et de la méthode d’installation.

Pour les grands ouvrants fixes ou ouvrants, les exigences structurelles augmentent avec le poids du verre. Les unités triple vitrage sont nettement plus lourdes que les alternatives double vitrage, et le cadre doit être conçu pour supporter cette charge sans déformation pendant toute la durée de vie du bâtiment. C’est là que le choix de l’essence de bois et la précision de l’assemblage deviennent directement pertinents pour le jour réalisable. Un fabricant ayant une grande expérience des éléments grand format peut conseiller sur la section de cadre minimale viable pour une taille d’ouverture et une spécification de vitrage données.

Les tolérances d’installation ont également leur importance. Les cadres minces laissent moins de marge d’ajustement lors de l’installation, ce qui impose des exigences plus élevées sur la préparation de la baie brute et la qualité du support. Les architectes travaillant avec des systèmes à profil mince bénéficient d’une coordination précoce avec le fabricant de fenêtres pendant la phase de développement de la conception, bien avant que les documents de construction ne soient finalisés. Cela permet de confirmer les dimensions des profils par rapport aux exigences structurelles et thermiques avant qu’elles ne soient figées dans les plans.

L’intégration de la quincaillerie est une autre considération. Les systèmes de charnières dissimulées et la quincaillerie encastrée contribuent à l’effet visuel épuré des profils minces, mais ils nécessitent des géométries de cadre spécifiques pour les accueillir. Spécifier la famille de quincaillerie en même temps que le système de profil, plutôt que de les traiter comme des décisions séparées, évite les conflits en phase avancée qui obligent à augmenter les largeurs de profil.

Comment Bildau & Bussmann aborde la conception de fenêtres à profil mince

Bildau & Bussmann fabrique des fenêtres et portes en bois et bois-aluminium avec des jours minces conçus pour atteindre le standard maison passive, alliant précision structurelle à la chaleur naturelle du bois. Pour les architectes spécifiant des projets résidentiels haut de gamme, la gamme comprend :

• Des profils bois et bois-aluminium de IV68 à IV120, permettant d’adapter la profondeur du cadre aux exigences thermiques et structurelles sans volume inutile
• Des portes levantes-coulissantes grand format en bois et bois-aluminium, avec des poids d’ouvrants allant jusqu’à 600 kg et des configurations incluant des angles et des systèmes escamotables qui maximisent la surface vitrée
• Une conception de profil sur mesure développée en étroite collaboration avec l’architecte, du concept initial jusqu’aux plans de production
• Des performances passives complètes en configurations à profil mince, avec revêtement aluminium à rupture de pont thermique et sections en bois à chambres multiples

Chaque élément est fabriqué sur mesure et selon les spécifications. Bildau & Bussmann intervient comme partenaire de planification dès les premières phases de conception, et non simplement comme fournisseur en fin de processus de spécification. Les architectes travaillant sur des projets où la lumière du jour, la qualité des matériaux et la performance thermique doivent tous être résolus au sein d’un seul système de fenêtres sont invités à prendre contact pour discuter directement des exigences du projet.
