Czytanie zestawu rysunków architektonicznych dla projektu obejmującego duże przesuwne panele wymaga szczególnego rodzaju kompetencji. W przeciwieństwie do drzwi skrzydłowych, które sygnalizują swoją obecność prostym łukiem obrotu, rzut drzwi przesuwnych zawiera informacje o pozycjach prowadnic, strefach składania paneli i wnękach na panele, które można łatwo błędnie odczytać, jeśli nie zna się przyjętych konwencji. Niezależnie od tego, czy przeglądasz dokumentację wykonawczą dla nadmorskiej willi, czy koordynujesz szczegóły górskiej rezydencji, zrozumienie, w jaki sposób plany architektoniczne drzwi przesuwnych przekazują te informacje, jest niezbędne dla prawidłowej specyfikacji i sprawnej koordynacji budowy.

Konwencje rządzące przedstawianiem drzwi przesuwnych na planach pięter są w dużej mierze ustandaryzowane w amerykańskiej praktyce architektonicznej, choć poszczególne biura i platformy oprogramowania wprowadzają wystarczająco dużo wariantów, by powodować zamieszanie. Poniżej przedstawiamy praktyczny przewodnik po czytaniu i tworzeniu takich rysunków w sposób dokładny – od podstawowego symbolu na planie piętra po oznaczenia w zestawieniu definiujące wymagania dotyczące okuć i parametrów technicznych.

Standardowe symbole stosowane dla drzwi przesuwnych na planach pięter

Symbol drzwi przesuwnych na planie piętra jest jednym z bardziej rozpoznawalnych elementów w zestawie rysunków, choć jego dokładny wygląd różni się w zależności od liczby paneli i konfiguracji prowadnic. W najprostszej postaci symbol składa się z jednego lub kilku prostokątnych paneli narysowanych w pozycji otwartej, z parą równoległych linii reprezentujących prowadnicę lub prowadnice biegnące prostopadle do otworu w ścianie. W przeciwieństwie do drzwi zawiasowych nie ma łuku. Panele leżą równo w obrębie lub przy linii ściany, wskazując drogę przesuwu.

W przypadku standardowych dwupanelowych drzwi przesuwnych jeden panel jest zazwyczaj pokazany w pozycji zamkniętej, a drugi w pozycji otwartej, przesunięty wzdłuż prowadnicy w celu wskazania kierunku ruchu. Wnęka ścienna, w której panele chowają się po całkowitym otwarciu, jest pokazana jako przerywany prostokąt w grubości ściany. Gdy panele składają się zewnętrznie zamiast chować się do wnęki, złożony panel pojawia się jako pełny prostokąt wystający poza płaszczyznę ściany po stronie zewnętrznej lub wewnętrznej. Architekci powinni potwierdzić ze swoim zespołem projektowym, która konwencja jest stosowana, ponieważ obie pojawiają się w praktyce i mogą być mylone podczas przeglądów koordynacyjnych.

Jak liczba paneli i konfiguracja prowadnic są przedstawiane na rysunkach

Liczba paneli i układ prowadnic należą do najbardziej funkcjonalnie istotnych informacji, jakie musi przekazywać rysunek układu drzwi przesuwnych. Konfiguracja jednej prowadnicy z dwoma panelami wygląda zupełnie inaczej na planie niż system wieloprowadnicowy, w którym panele mijają się lub składają się warstwami, i rysunek musi wyraźnie pokazywać to rozróżnienie.

Każdy panel jest zazwyczaj rysowany jako oddzielny prostokąt, a liczba równoległych linii prowadnic wskazuje, ile paneli działa niezależnie. Dostępne konfiguracje systemów podnoszono-przesuwnych obejmują układy od dwóch do sześciu lub więcej paneli, otwieranie centralne i boczne, systemy kieszeniowe oraz narożniki pod kątem 90 stopni. W kodach konfiguracyjnych litera X oznacza zazwyczaj panel ruchomy, a O – panel stały. Na przykład w układzie OXXO dwa zewnętrzne panele są stałe, a dwa środkowe przesuwne. Widok z góry powinien pokazywać pozycję spoczynkową każdego panelu po całkowitym otwarciu, dzięki czemu strefa składania jest od razu czytelna. Konfiguracje narożne, w których panele cofają się pod kątem 90 stopni, aby otworzyć cały narożnik pomieszczenia, wymagają bardziej złożonego symbolu pokazującego obie płaszczyzny ścian oraz punkt oparcia przy słupku narożnym, który często jest przedstawiony jako mały okrąg lub nacięcie w miejscu połączenia.

Podczas przeglądania rysunków systemów drzwiowych należy zwrócić szczególną uwagę na to, czy linie prowadnic wykraczają poza wymiar otworu surowego. To przedłużenie reprezentuje strefę składania i musi być wolne od sąsiednich ścian, słupów lub zabudowy meblowej.

Wymiarowanie i oznaczenia prześwitów w układach drzwi przesuwnych

Wymiarowanie drzwi przesuwnych na planie wymaga więcej adnotacji niż drzwi zawiasowych, ponieważ istnieje kilka odrębnych pomiarów, z których każdy wpływa na inną branżę. Szerokość otworu surowego, szerokość ościeżnicy wykończonej, szerokość pojedynczego panelu i prześwit strefy składania to oddzielne wymiary, które muszą pojawić się na rysunku lub być możliwe do odczytania z zestawienia.

Otwór surowy jest zazwyczaj wymiarowany od elementu konstrukcyjnego do elementu konstrukcyjnego, podczas gdy wymiar wykończonej ościeżnicy uwzględnia głębokość profilu ramy po każdej stronie. Szerokość panelu jest często podawana w zestawieniu drzwi, a nie na samym planie, choć na większych rysunkach może pojawić się jako nota z linią odniesienia. Prześwit strefy składania, czyli przestrzeń wymagana obok otworu, aby panele mogły się całkowicie schować, jest często niedostatecznie wymiarowany lub całkowicie pomijany, co stwarza problemy koordynacyjne podczas wykończenia wnętrz. Powszechną praktyką jest pokazywanie strefy składania jako przerywanej granicy z podanym minimalnym wymiarem prześwitu, co zapewnia, że wykonawcy robót wykończeniowych i układy mebli respektują tę strefę.

Szczegóły progu i nadproża, choć zazwyczaj pokazywane w przekroju, a nie na planie, powinny być odsyłane z widoku planu za pomocą symboli szczegółów. W przypadku systemów drzwi podnoszono-przesuwnych profil progu może być znaczący, a plan musi wskazywać, czy próg jest równy z posadzką, wpuszczony w posadzkę, czy też wyniesiony ponad poziom posadzki wykończonej. Wybór odpowiedniego rozwiązania progowego zależy od wymagań projektu, w tym od tego, czy dotyczy on budynku energooszczędnego lub obiektu z wymaganiami dostępności.

Czytanie zestawień drzwi przesuwnych wraz z rysunkami planów

Zestawienie drzwi to miejsce, w którym symbol na planie staje się w pełni określonym elementem budowlanym. Każda jednostka drzwiowa na planie posiada oznaczenie – zazwyczaj numer lub literę w kółku – odpowiadające wierszowi w zestawieniu. Wiersz ten zawiera szerokość jednostki, wysokość, konfigurację paneli, rodzaj przeszklenia, wykończenie okuć, klasę izolacyjności termicznej oraz wszelkie szczególne wymagania, takie jak odporność na uderzenia czy wymagania domu pasywnego.

W przypadku planów drzwi podnoszono-przesuwnych zestawienie powinno również zawierać maksymalną masę panelu, ponieważ wpływa ona zarówno na projekt nadproża konstrukcyjnego, jak i na specyfikację okuć. W zależności od wybranego systemu i parametrów projektu masa skrzydła może wynosić nawet do 600 kg w przypadku napędu ręcznego lub do 400 kg przy napędzie zmotoryzowanym – wartości te muszą przepływać z zestawienia do rysunków konstrukcyjnych bez polegania wyłącznie na słownej koordynacji. Ostateczne wartości zależą od konfiguracji, wymiarów, przeszklenia i wymagań inżynieryjnych konkretnego projektu.

Wzajemne sprawdzanie zestawienia z widokiem planu to dyscyplina warta wbudowania w każdy przegląd rysunków. Należy potwierdzić, że każda oznaczona jednostka na planie ma odpowiadający jej wpis w zestawieniu, że wymiary w zestawieniu odpowiadają otworowi surowemu pokazanemu na planie oraz że liczba paneli podana w zestawieniu odpowiada narysowanemu symbolowi. Rozbieżności między tymi dwoma dokumentami są częstym źródłem błędów na budowie.

Typowe błędy w dokumentacji wpływające na koordynację drzwi przesuwnych

W dokumentacji drzwi przesuwnych pojawiają się pewne powtarzające się błędy, a większość z nich łatwiej wykryć na etapie rysowania niż podczas budowy. Najczęstszym jest niepokazanie strefy składania na planie, co pozostawia otwór zwymiarowany, ale przyległy prześwit niezabezpieczony. Drzwi przesuwne, które nie mogą się w pełni otworzyć, bo ściana lub zabudowana szafa zostały umieszczone w strefie składania, to kosztowny problem do rozwiązania po wykonaniu szkieletu konstrukcyjnego.

Drugi częsty błąd polega na błędnym oznaczeniu wewnętrznej i zewnętrznej strony jednostki. W systemach drewniano-aluminiowych strona wewnętrzna jest drewniana, a zewnętrzna aluminiowa, i ta orientacja musi być wyraźnie zaznaczona na planie, szczególnie gdy drzwi są osadzone w grubej lub złożonej ścianie. Pomylenie kierunku wpływa zarówno na szczegół termiczny, jak i na estetykę wykończenia montażu.

Pominięcie warunków progu na planie to kolejna częsta luka. Ponieważ widok planu drzwi przesuwnych skupia się na poziomym cięciu, informacje o progu pionowym mają tendencję do migrowania całkowicie do przekrojów i szczegółów, gdzie mogą być przeoczone podczas przeglądów koordynacyjnych. Nota na planie odsyłająca do numeru szczegółu progu utrzymuje tę zależność widoczną.

Wreszcie kierunek otwierania panelu i lokalizacja klamki są czasem nieokreślone, co stwarza niejednoznaczność co do tego, który panel jest aktywnym skrzydłem, a który jest stały. W przypadku złożonych projektów architektonicznych z wieloma dużymi jednostkami przesuwnymi ta niejednoznaczność może prowadzić do zamówienia okuć po złej stronie, co wymaga ponownej produkcji.

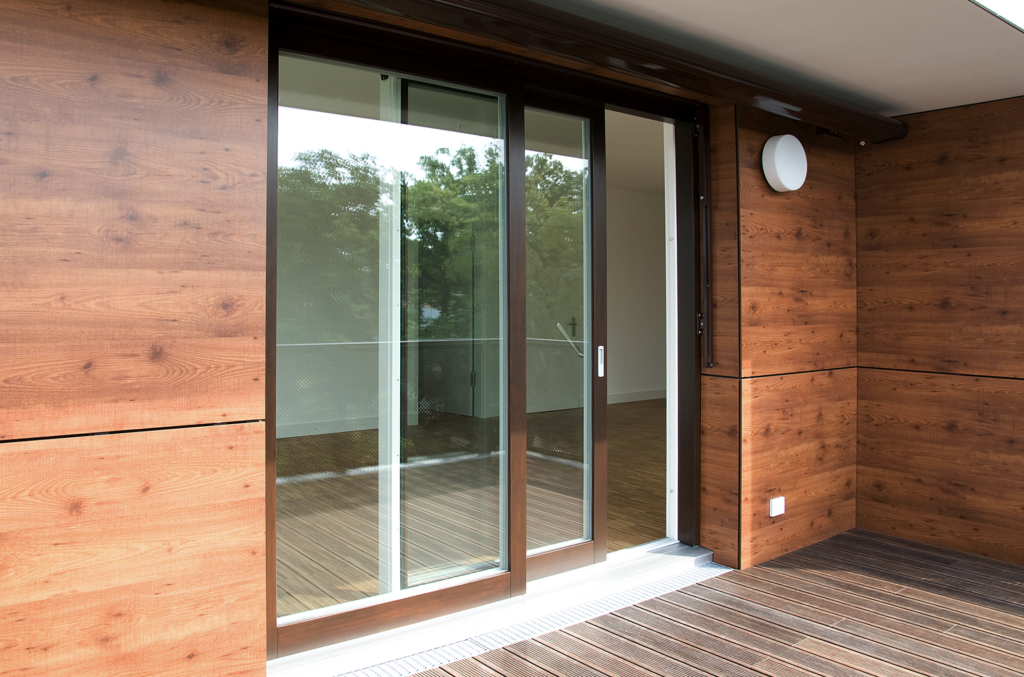

Jak Bildau & Bussmann wspiera specyfikację drzwi podnoszono-przesuwnych

Dokładne dokumentowanie wielkogabarytowego systemu drzwi przesuwnych w rysunkach wykonawczych jest tak wiarygodne, jak informacje o produkcie, które za nim stoją. Bildau & Bussmann od ponad 40 lat produkuje niestandardowe drzwi i okna z litego drewna oraz w kombinacjach drewniano-aluminiowych, łącząc tradycyjne rzemiosło z precyzją obróbki CNC, zaawansowanymi systemami uszczelnień i nowoczesnymi okuciami. Każda jednostka jest wytwarzana indywidualnie zgodnie z wymiarami projektu, koncepcją architektoniczną, wymaganiami przeszklenia, gatunkiem drewna, wykończeniem i lokalnymi przepisami budowlanymi. Zaangażowanie firmy w proces specyfikacji odnosi się bezpośrednio do punktów, w których błędy rysunkowe najczęściej mają swoje źródło:

• Dokładne wymiary ramy i profilu dla każdej niestandardowej jednostki, umożliwiające precyzyjną dokumentację otworu surowego i strefy składania
• Dane o masie paneli do koordynacji konstrukcyjnej – w zależności od systemu i konfiguracji skrzydła ręczne mogą ważyć do 600 kg, a zmotoryzowane do 400 kg
• Specyfikacje progu dla warunków równych z posadzką, wpuszczonych lub uniesionych, w tym rozwiązania dla projektów energooszczędnych i obiektów z wymaganiami dostępności
• Opcje konfiguracji obejmujące układy od dwóch do sześciu i więcej paneli, otwieranie centralne i boczne, systemy kieszeniowe, zintegrowane drzwi przejściowe oraz narożniki pod kątem 90 stopni
• Wartości izolacyjności termicznej i szczelności powietrznej do dokumentacji zestawienia – współczynnik Uw może wynosić nawet około 0,8 W/m²K w zależności od profili, przeszklenia i szczegółów montażu

Każda jednostka jest wykonywana zgodnie ze specyfikacją architekta, co oznacza, że rysunek i wyprodukowany element pozostają ze sobą spójne przez cały czas trwania projektu. Jeśli Twój bieżący lub nadchodzący projekt obejmuje wielkogabarytowe drzwi podnoszono-przesuwne, skontaktuj się z Bildau & Bussmann na wczesnym etapie projektowania, aby uzyskać dokumentację produktu wspierającą dokładne, skoordynowane rysunki już od pierwszego złożenia.
